GF LableMan 1000-03 料盘自动贴标机


  1. 设备概述

  GF LableMan 1000-03  7英寸料盘自动贴标机是一款面向电子元器件行业7英寸料盘的自动贴标机,针对SMT行业中仓库的7英寸料盘在收货转换MES标签设计开发自动读码、打印贴附、复核MES标签的自动化设备。设备在2.5秒钟内可以完成原标签读码、MES标签打印贴附、MES标签复核、料盘自动堆垛等功能,可为操作员节省大量的宝贵时间。


  2. 设备特征

  l 设备占地面积小,设计紧凑;

  l 一键启动,不需要操作员干预;

  l 极低的设备故障率;

  l 高效率的替代人工;

  l 投资回报快;

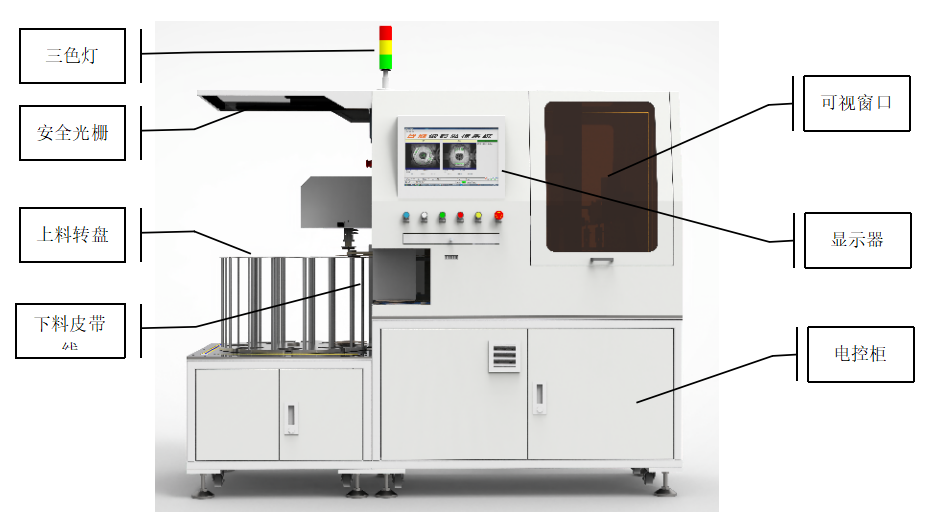

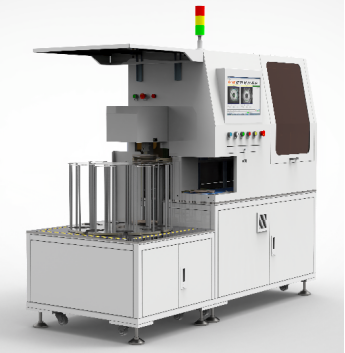

  3. 设备外观.


长*宽*高:2210mm*1250mm*1848mm

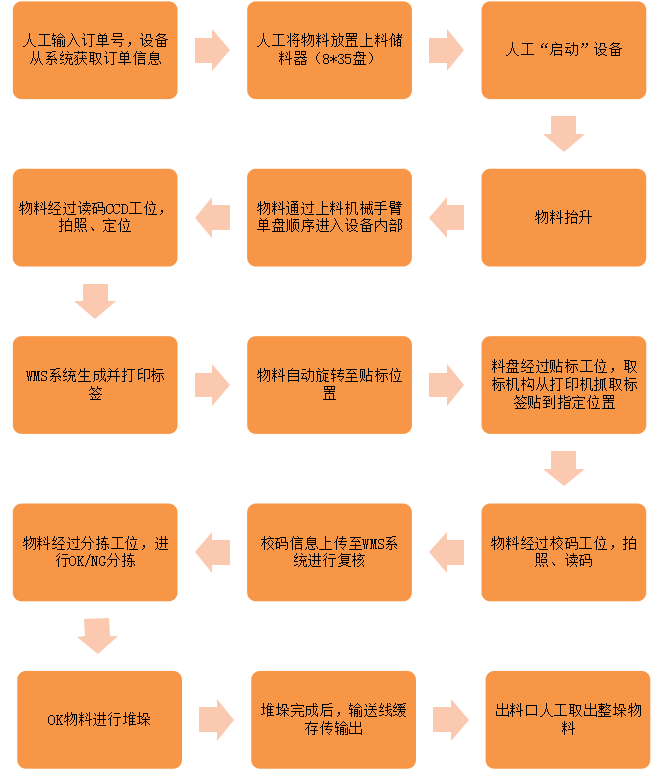

4. 设备工作流程


  5. 设备模块介绍

  5.1 上料缓存器:

  (1) 总共8工位,每个工位装载35个料盘,总计280个料盘;

  (2) 采用转盘缓存物料,抬升机构将物料抬升至取料位置;

  (3) 上料缓存器有安全光栅,人工上料时感应光栅,转盘不会旋转,提高安全性能;

  (4) 入料机构采用夹爪方式,夹住料盘中心圆孔,提高了料盘的取料稳定性;

  5.2 拨叉搬运机构:

  (1) 设备内部采用拨叉机构,通过机构上、右、下、左的运动方式快速搬运;

  (2) 使用拨叉结构的运动方式,可以快速搬运物料,最快节拍可达到1.8s/pcs;

  5.3 自动读码、定位CCD模块:

  (1) 读码CCD拍照、读取料盘上的条码信息,上传至MES系统;

  (2) 自动识别料盘的待旋转角度,角度上传至PLC,旋转机构按照角度数据将料盘旋转至待贴标位置;

  5.4 即时打印贴标模块:

  (1) 通过读码CCD与MES系统信息比对,OK料自动打印标签,NG料自动报警并踢至NG区;

  (2) 取标机构将标签吸取起来,配置有标签检测有无功能,判断是否掉标;

  (3) 取标机构将标签贴到料盘的指定位置(贴标的位置可通过软件配置);

  5.5 复核功能:

  (1) 校标CCD拍照、读取料盘上所有标签信息,上传至WMS系统;

  (2) 通过WMS系统复核标签;

  5.6 物料分选:

  (1) OK物料搬运至下料缓存物料区进行堆垛,NG物料直接推出至NG仓;

  (2) OK缓存物料区可按照客户的堆垛数量进行堆垛,且有分垛缓存功能;

  5.7 OK传输线:

  (1) OK物料堆垛后,通过输送线缓存输出;

  (2) 输送线可同时缓存6垛物料,每垛数量依订单需求进行堆垛;

  (3) 物料可持续整垛顺序输出,也可通过收料按钮快速收料;

  (4) 人工取走整垛物料;

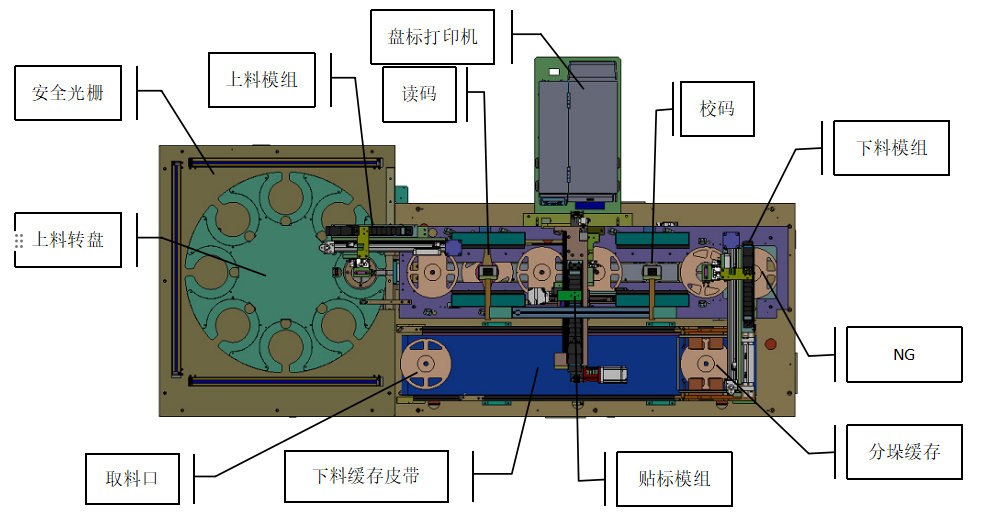

  6.设备布局图:

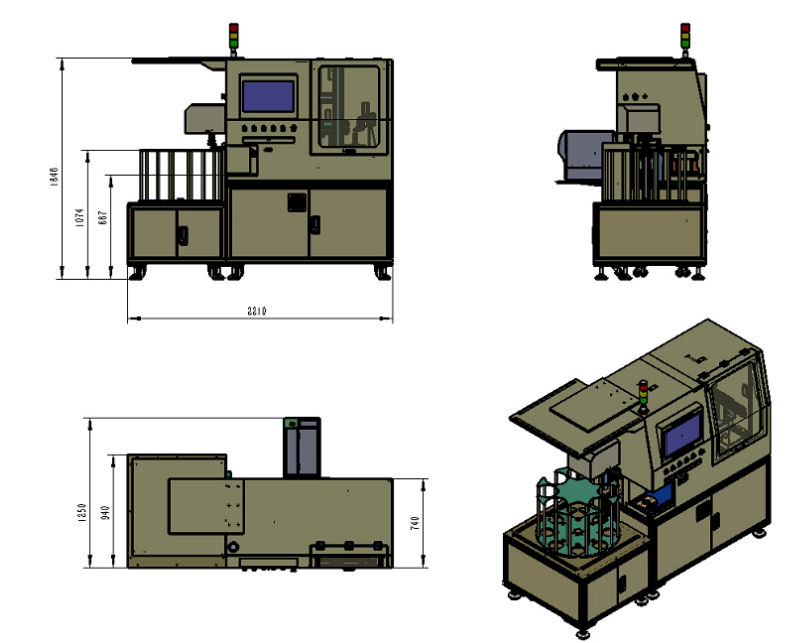

  7.设备侧视图:




8. GF LM1000-03参数配置

设备效率

效率

2.5-3秒/盘(要求:与客户接口交互时间在500ms以内)

贴标精度

≤±2mm

功能

扫码、生成标签、贴标、校核、分选

支持

贴标位置

依次选择料盘的四个位置贴标(避开标签位置)



覆盖指定标签(选择不是数据源的标签)

设备尺寸

长/宽/高

2210mm*1250mm*1848mm

重量

800kg

电气

输入电压

220V

额定功率

<2 KW

额定电流

10A

压缩空气

压力

≥0.5MPa

进气管径

8mm

滤水、油等级

除水、除油

适用料盘型号

料盘直径

180±2mm

料盘材质

塑料

料盘厚度

10±2mm

料盘信息识别

一维码、二维码

支持

字符、文字

不支持

标签规格

兼容宽度

50--80mm

兼容高度

20--50mm

储料器

上料缓存

280盘

下料缓存

60盘

打印机

盘标打印机

300dpi(设备配套)

噪音

噪声等级级Noise level:

≤70dB

正版授权

Bartender正版授权码

客户提供;

一台打印机配置一个授权码;



  9. 软件对接方式

  (1) 设备与客户系统通讯方式:webAPI;

  (2) 读码:设备将CCD读码到所有条码信息发送给MES系统,不对CCD采集到的数据做筛选过滤处理;

  (3) MES标签生成:客户MES系统自动过滤出需求的数据信息并且生成MES标签,下载到设备,设备打印贴附MES标签;

  (4) 复核:设备将CCD读码到所有条码信息发送给MES系统,MES系统判断标签信息得出复核结果反馈给贴标机;



  10. 主要部件品牌

序号

部件

品牌

备注

1

PLC

汇川

2

步进电机

雷赛

3

气动元器件

亚德客、SMC

4

伺服电机

汇川

5

模组

CCM、HIWIN

6

检测开关

松下、欧姆龙

7

空开、按钮、切换开关及LED指示灯

施耐德

8

打印机

斑马

9

相机

海康威视

10

视觉算法

康耐视

11

电脑

艾讯宏达

  11. 售后维护

  (1) 设备的保修期限为设备正式验收合格之日起12个月,期间由卖方负责免费维修维护设备(易损件除外,客户自行采购)。如有设备品质异常,卖方售后服务人员应在收到买方通知后的48小时内到达设备现场。

  (2) 保修期满后,售后服务支持,买方仅收取合理的工时费及差旅费,涉及设备相关配件更换的,买方可以选择自购或向卖方购买。



  12. 易耗品清单

序号

品名

单位

数量

寿命

1

真空吸嘴

8(一组)

6个月

2

打印头

1

3个月

3

打印机皮带

1

6个月
