GF LM2002-01 全规格料盘自动贴标机

  1. 设备概述

  GF LM2002-01  全规格料盘自动贴标机是一款面向电子元器件行业7-15英寸料盘的自动贴标机,针对SMT行业中仓库的7-15英寸料盘在收货转换MES标签设计开发自动读码、打印贴附、复核MES标签的自动化设备。设备在10-14秒钟内可以完成原标签读码、MES标签打印贴附、MES标签复核、料盘自动堆垛等功能,可为操作员节省大量的宝贵时间。


  2. 设备特征

  l 设备占地面积合理,设计紧凑,操作方式符合人体工程学;

  l 操作便捷,简单培训即可上岗;

  l 一键启动,不需要操作员干预;

  l 极低的设备故障率;

  l 高效率的替代人工;

  l 投资回报快;

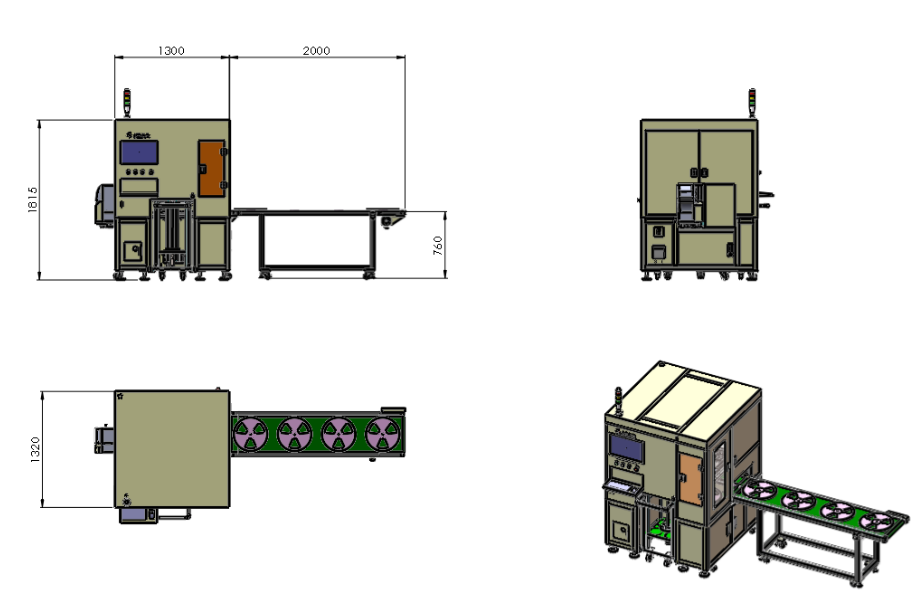

  3. 设备外观

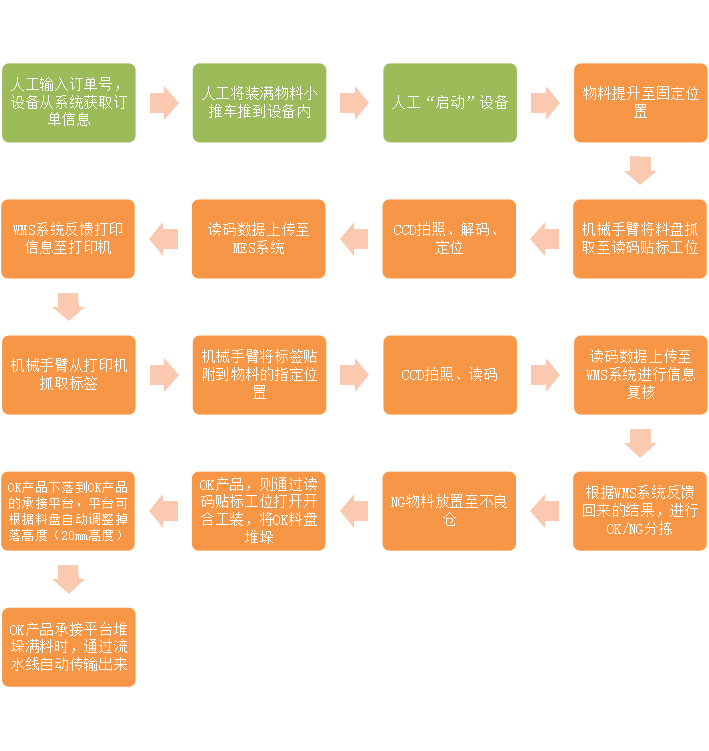

      4. 设备工作流程


  5. 设备模块介绍

  5.1   上料小车:

  (1) 总共配置2辆小车,每辆小车可装载50个料盘;

  (2) 采用小车缓存料盘,小车推到至设备内,小车定位后抬升机构将物料抬升至取料位置

  5.2   取料/贴标机械手臂:

  (1) 用于将料盘抓取到读码贴标工位以及NG仓;

  (2) 用于取标以及贴标;

  5.3   自动读码、定位CCD模块、自动复核:

  (1) CCD拍照、读取料盘上的条码信息,上传至MES系统;

  (2) 自动识别料盘的待贴标位置;

  (3) 贴完标签后,CCD拍照、读取料盘上的条码信息,上传至MES系统进行复核;

  5.4 即时打印贴标模块:

  (1) 通过读码CCD与MES系统信息比对,OK料自动打印标签,NG料自动报警并抓至NG区;

  (2) 取标机构将标签吸取起来,配置有标签检测有无功能,判断是否掉标;

  (3) 取标机构将标签贴到料盘的指定位置(贴标的位置可通过软件配置);

  5.5 物料分选:

  (1) OK物料则由读码贴标工位的开合装置打开,料盘通过料盘中心圆孔导向下料并堆垛OK品承接平台上,承接平台由电机控制提升高度,确保承接平台和料盘的高度差为20mm,确保不会损坏料盘中的电子元器件;

  (2) 承接平台可缓存料盘高度为100mm,约10盘料盘(8mm厚度),缓存堆垛满料后,整垛料盘通过流水线自动传输至设备外部;

  (3) NG物料则由机械手臂抓取放置到NG仓中,落差高度差<20mm;

  5.6 OK传输线:

  (1) OK物料堆垛后,通过输送线缓存输出(外接输送线根据客户需求定制);

  (2) 物料可持续整垛顺序输出,也可通过收料按钮快速收料;

  (3) 人工取走整垛物料;

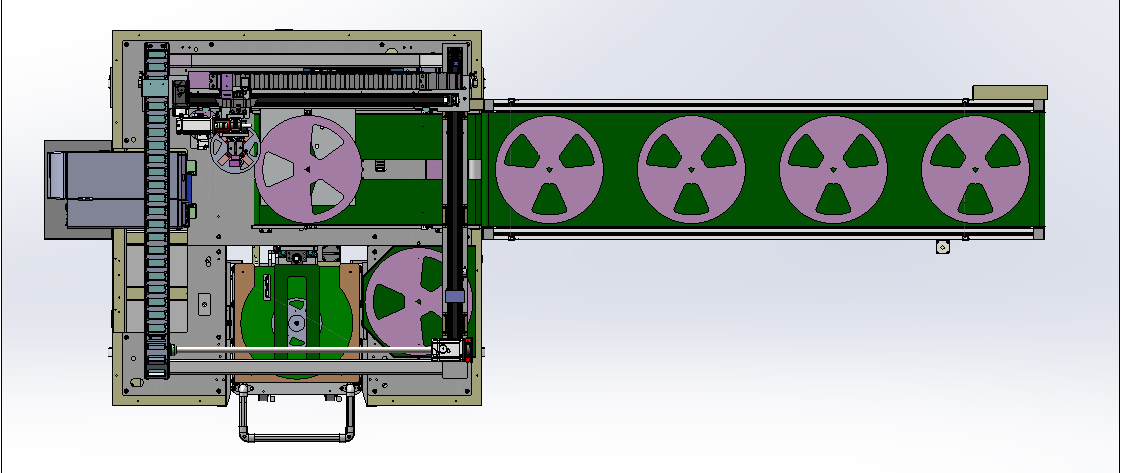

  5.7 设备布局图:


6. 参数配置

设备效率

效率

10-14秒/盘(效率是在模拟WMS接口情况下取得,因不同MES系统接口不同会有差异)

贴标精度

≤±2mm

设备外观

颜色

颜色:信号白

色号:RAL9003

功能

扫码、生成标签、贴标、校核、分选

支持

贴标位置

寻找料盘的空白位置贴标,7英寸料盘可能会局部贴附在料带上(避开标签位置)

支持

覆盖指定标签(选择不是数据源的标签)

设备尺寸

长/宽/高

1300mm / 1300mm / 1850mm

重量

450kg

电气

输入电压

220V

额定功率

<5 KW

额定电流

10A

压缩空气

压力

≥0.5MPa

进气管径

8mm

滤水、油等级

除水、除油

适用料盘型号

料盘直径

178—380mm

料盘厚度

8—56mm

料盘重量

100—2000g

料盘信息识别

一维码、二维码

支持

字符、文字

不支持

标签规格

兼容宽度

50--80mm

兼容高度

20--50mm

储料器

上料缓存

小推车:2辆;

每辆小推车:50盘(厚度:8mm);

下料缓存

10盘(厚度:8mm)+对接定制皮带线长度

NG仓

10盘(厚度:8mm)

打印机

盘标打印机

斑马,300dpi(设备配套)

噪音

噪声等级Noise level:

≤70dB



       7. 软件对接方式

  (1) 设备与客户系统通讯方式:webAPI;

  (2) 读码:设备将CCD读码到所有条码信息发送给MES系统,不对CCD采集到的数据做筛选过滤处理;

  (3) MES标签生成:客户MES系统自动过滤出需求的数据信息并且生成MES标签,下载到设备,设备打印贴附MES标签;

  (4) 复核:设备将CCD读码到所有条码信息发送给MES系统,MES系统判断标签信息得出复核结果反馈给贴标机;



  8. 主要部件品牌

序号

部件

品牌

备注

1

PLC

汇川

2

步进电机

雷赛

3

气动元器件

亚德客、SMC

4

伺服电机

汇川

5

模组

CCM、TICO

6

检测开关

松下、欧姆龙、神武

7

空开、按钮、切换开关及LED指示灯

施耐德

8

打印机

斑马

9

相机

海康威视

10

视觉算法

康耐视

11

电脑

艾讯宏达



  9. 售后维护

  (1)设备的保修期限为设备正式验收合格之日起12个月,期间由卖方负责免费维修维护设备(易损件除外)。如有设备品质异常,卖方售后服务人员应在收到买方通知后的48小时内到达设备现场。

  (2)保修期满后,售后服务支持,买方仅收取合理的工时费及差旅费,涉及设备相关配件更换的,买方可以选择自购或向卖方购买。



  10. 易耗品清单

序号

品名

单位

数量

寿命

1

真空吸嘴

8(一组)

6个月

2

打印头

1

3个月

3

打印机皮带

1

6个月
